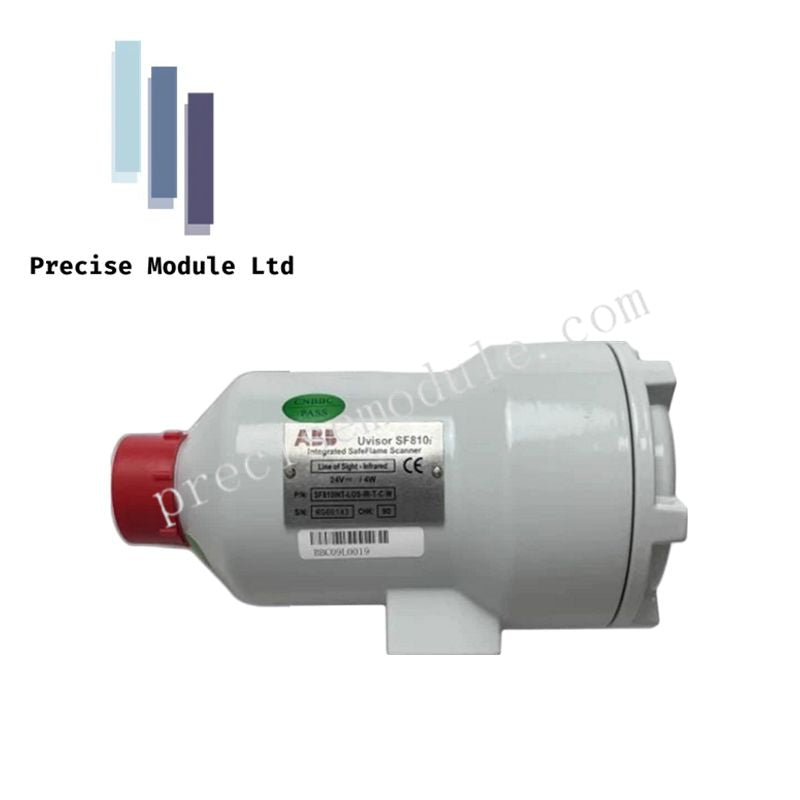

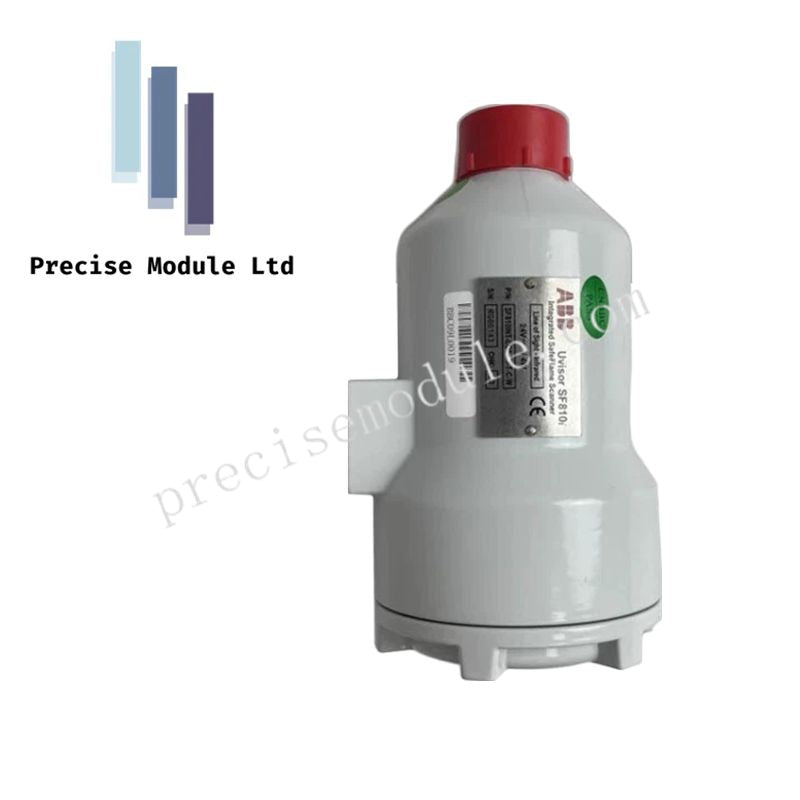

ABB SF810-LOS-IR-TCW Scanner Head

Main Specifications and Model Data

Model : SF810-LOS-IR-TCW
Product Type : Scanner Head
Function : For LOS (Line of Sight) infrared (IR) sensors with 3/4" threads.
Typically used for flame detection in burner management systems or gas analysis in industrial processes.

Technical Specifications

Power Supply

• Supply voltage : 24 VDC (range 18 V to 29 V, -25% / +20%)

• Typical power consumption : 3.6 W

• Maximum power consumption : 4 W

• Typical current : 150 mA

• Surge current : Peak < 20 A, duration < 2 ms

Relay Output

• Flame Relay :

• Contact : 1 NO (normally open)

• Rating : 240 VAC / 1.5 A

• Cycle life : > 100,000 times

• Safety Relay :

• Rating : 240 VDC / 100 mA or 30 VDC / 300 mA

• Minimum load : 10 mA, 5 VDC

• Flame Fault Response Time (FFRT) : 0.2 – 4 s

Analog Output

• Type : 4–20 mA

• Load resistance : Max. 500 Ω

• Isolation : Galvanic isolation

• Accuracy : ±5% full scale

Digital Input

• Input voltage : 24 VDC

• Nominal voltage : 24 V, typical current 5 mA

• Maximum voltage : 36 VDC

• Signal logic : “OFF” < 5 VDC, “ON” > 18 VDC

Communication Interface

• Profibus : Max. speed 12 Mbit/s

• Modbus : Max. speed 115.200 bit/s

• Local interface : 4 buttons (UP, DOWN, LEFT, RIGHT) + 3-digit LED display

Lens Cleaning System

• Air source : Clean ambient air

• Airflow (fiber optic version) : 40 L/min (1.4 SCFM), measured at “Y” connection inlet

• Minimum clean air pressure : 5.5 bar (80 psi), measured at “Y” connection inlet

Application

The SF810-LOS-IR-TCW provides flame and safety relays, analog outputs, and multiple communication interfaces, making it a comprehensive solution for industrial burner control and monitoring applications that demand high reliability and accuracy.
