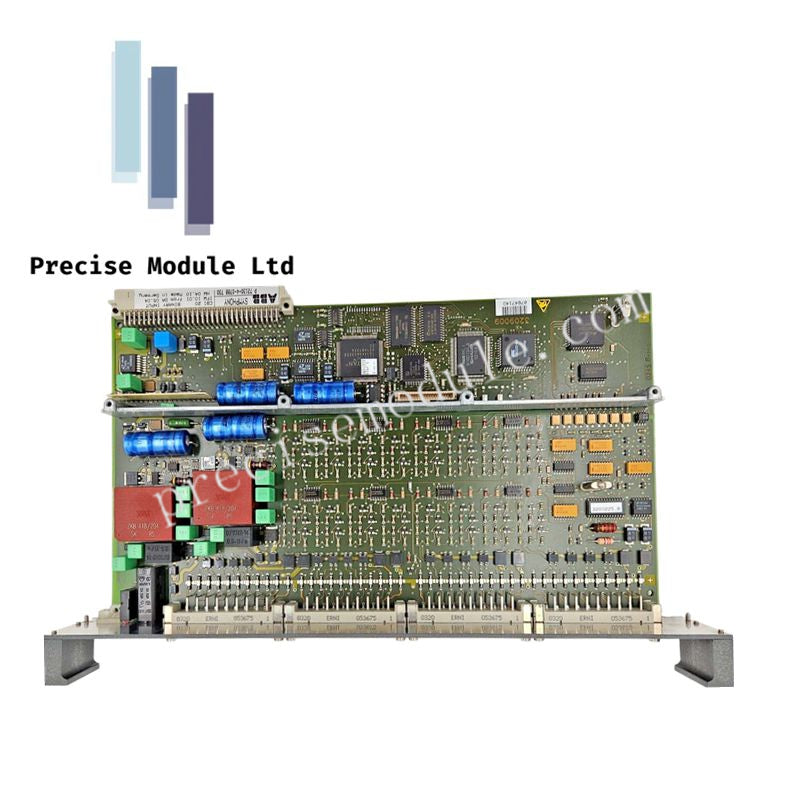

CAI20 Analog Input Module ABB

Product Information

Product Model : CAI 20-P
Part Number : 3BDH000722R1
Product Type : Analog Input Module
Application Systems : ABB Symphony Plus, Symphony Melody

Specifications and Data

Input Channels

• Up to 32 analog input channels configurable

• Alternatively, 16 channels for binary signals

Input Signal Types

• Current : 0/4 – 20 mA (supports HART protocol)

• Voltage : 0/2 – 10 V

Isolation

• Channel isolation : Provided per module

• Test voltage : 500 Veff

Power Supply

• Supply voltage : 20 – 33 VDC

• Power consumption : Max. 11 W at 24 VDC

Accuracy

• A/D conversion : 12 bits

• Linearity error : ≤ 6 µA / ≤ 3 mV

• Response time : Typical update < 40 ms

Physical Dimensions

• Depth : ~100 mm

• Height : ~130 mm

• Width : ~35 mm

• Weight : ~0.3 kg

Key Features

• High density : Supports many analog input channels in a compact design, saving cabinet space

• High precision : 12-bit ADC ensures accurate measurement of analog signals

• HART protocol support : Enables communication with smart field devices for remote configuration and diagnostics

• Modular design : Easy plug-in/out installation, maintenance, and troubleshooting

• Redundancy support : Can be configured in redundant systems to enhance overall reliability
